• NBK

RoHS対応

防振フットホルダ

E-1133

  • 1133.jpg

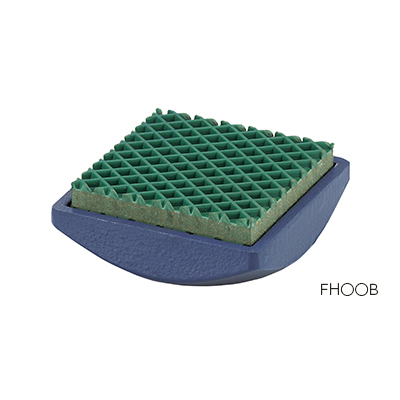

  • 1133_1.jpg

  • 1133.jpg

  • 1133_1.jpg

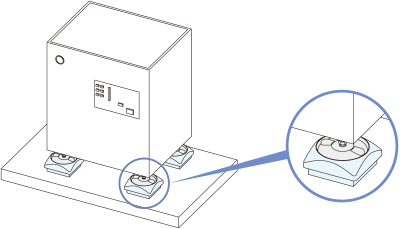

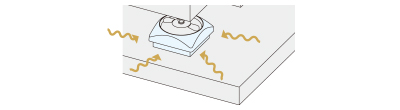

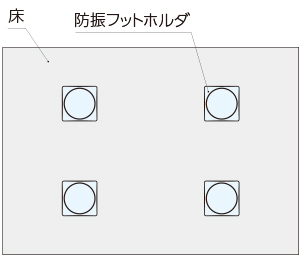

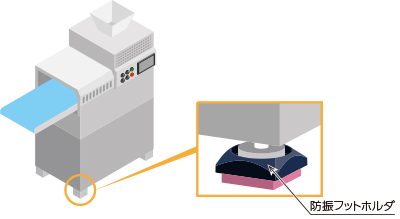

本製品は装置の足元に設置するだけで簡単に振動対策ができる製品です。

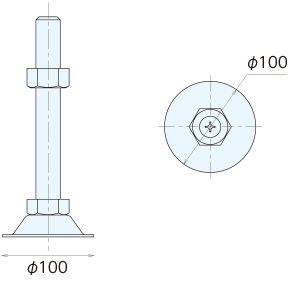

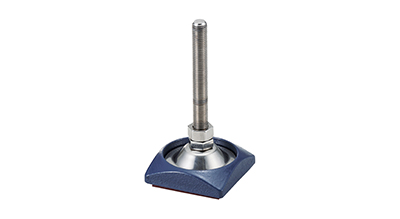

ジャッキ（アジャスタ）が付いた装置でご使用いただけます。

仕様/価格　防振プレート

オーダー№ № 適合ジャッキ
ベースサイズ		 許容荷重 kgf 許容荷重 N 固有振動数(鉛直)
Hz※		 対象振動周波数(鉛直)
Hz※		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
最小 最大 最小 最大 DXF STEP
164591 FH075B4-15 φ75 173 570 1690 5590 45 90～ 680 5,800 × お問合わせ 追加 DL DL
164592 FH075B0-15 φ75 285 1152 2790 11290 68 136～ 680 5,800 × お問合わせ 追加 DL DL
164593 FH075B6-15 φ75 265 2009 2590 19690 59 118～ 680 5,650 × お問合わせ 追加 DL DL
164594 FH075B5-25 φ75 285 907 2790 8890 44 88～ 731 7,200 × お問合わせ 追加 DL DL
164595 FH075B50-25 φ75 285 1141 2790 11190 45 90～ 731 7,200 × お問合わせ 追加 DL DL
164596 FH075B32-25 φ75 122 447 1190 4390 30 60～ 715 6,400 × お問合わせ 追加 DL DL
164597 FH075B30-18 φ75 112 458 1090 4490 35 70～ 680 5,800 × お問合わせ 追加 DL DL
164598 FH075B30W-18 φ75 29.6 223 290 2190 35 70～ 680 5,800 × お問合わせ 追加 DL DL
164599 FH075B13W-13 φ75 29.6 233 290 2290 26 52～ 650 4,460 × お問合わせ 追加 DL DL
164642 FH100B4-15 φ100 305 1018 2984 9984 45 90～ 1750 9,700 × お問合わせ 追加 DL DL
164643 FH100B0-15 φ100 509 2039 4984 19984 68 136～ 1750 9,700 × お問合わせ 追加 DL DL
164644 FH100B6-15 φ100 1019 3569 9984 34984 59 118～ 1750 9,700 × お問合わせ 追加 DL DL
164645 FH100B5-25 φ100 509 1631 4984 15984 44 88～ 1850 15,000 × お問合わせ 追加 DL DL
164646 FH100B50-25 φ100 509 2039 4984 19984 45 90～ 1850 15,000 × お問合わせ 追加 DL DL
164647 FH100B32-25 φ100 203 814 1984 7984 30 60～ 1820 11,200 × お問合わせ 追加 DL DL
164648 FH100B30-18 φ100 203 814 1984 7984 35 70～ 1765 9,500 × お問合わせ 追加 DL DL
164649 FH100B30W-18 φ100 50 406 484 3984 35 70～ 1765 9,500 × お問合わせ 追加 DL DL
164650 FH100B13W-13 φ100 50 406 484 3984 26 52～ 1705 7,050 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A C D H d1 d2
164591 FH075B4-15 90 32 75 23 10 6
164592 FH075B0-15 90 32 75 23 10 6
164593 FH075B6-15 90 32 75 23 10 6
164594 FH075B5-25 90 42 75 23 10 6
164595 FH075B50-25 90 42 75 23 10 6
164596 FH075B32-25 90 42 75 23 10 6
164597 FH075B30-18 90 35 75 23 10 6
164598 FH075B30W-18 90 35 75 23 10 6
164599 FH075B13W-13 90 30 75 23 10 6
164642 FH100B4-15 119 41 75 32 14 6
164643 FH100B0-15 119 41 100 32 14 6
164644 FH100B6-15 119 41 100 32 14 6
164645 FH100B5-25 119 51 100 32 14 6
164646 FH100B50-25 119 51 100 32 14 6
164647 FH100B32-25 119 51 100 32 14 6
164648 FH100B30-18 119 44 100 32 14 6
164649 FH100B30W-18 119 44 100 32 14 6
164650 FH100B13W-13 119 39 100 32 14 6

仕様/価格　防振パッド

オーダー№ № 適合ジャッキ
ベースサイズ		 許容荷重 kgf 許容荷重 N 固有振動数(鉛直)
Hz※		 対象振動周波数(鉛直)
Hz※		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
最小 最大 最小 最大 DXF STEP
164600 FH075M970-12 φ75 270 538 2640 5280 15.7 31～ 639 4,520 × お問合わせ 追加 DL DL
164601 FH075M970-25 φ75 205 408 2000 4000 10.7 21～ 698 6,350 × お問合わせ 追加 DL DL
164602 FH075M630-12 φ75 196 392 1920 3850 16 32～ 638 4,240 × お問合わせ 追加 DL DL
164603 FH075M630-25 φ75 156 311 1520 3050 10.9 22～ 695 5,800 × お問合わせ 追加 DL DL
164604 FH075M380-12 φ75 115 229 1120 2250 15.7 31～ 628 3,910 × お問合わせ 追加 DL DL
164605 FH075M380-25 φ75 98 196 960 1930 10.9 22～ 675 5,200 × お問合わせ 追加 DL DL
164606 FH075M190-12 φ75 57.1 115 560 1130 15.6 31～ 618 3,650 × お問合わせ 追加 DL DL
164607 FH075M190-25 φ75 51 102 500 1000 10.8 22～ 655 4,660 × お問合わせ 追加 DL DL
164608 FH075M100-12 φ75 28.6 58.2 280 570 17.1 34～ 608 3,510 × お問合わせ 追加 DL DL
164609 FH075M100-25 φ75 27.6 54.2 270 531 11.7 23～ 635 4,340 × お問合わせ 追加 DL DL
164610 FH075M050-12 φ75 14.3 29.6 140 290 17.2 34～ 600 3,350 × お問合わせ 追加 DL DL
164611 FH075M050-25 φ75 13.5 28 132 274 11.6 23～ 620 4,020 × お問合わせ 追加 DL DL
164612 FH075M040-12 φ75 10.6 22.2 104 218 17.9 36～ 597 3,360 × お問合わせ 追加 DL DL
164613 FH075M040-25 φ75 10.1 21.2 99 208 12 24～ 614 3,920 × お問合わせ 追加 DL DL
164614 FH075M030-12 φ75 6.7 14.5 66 142 18.8 38～ 595 3,250 × お問合わせ 追加 DL DL
164615 FH075M030-25 φ75 6.5 14 64 137 12.6 25～ 610 3,720 × お問合わせ 追加 DL DL
164616 FH075M020-12 φ75 4 9 39 88 19.8 40～ 593 3,130 × お問合わせ 追加 DL DL
164617 FH075M020-25 φ75 3.9 8.8 38 86 12.7 25～ 605 3,600 × お問合わせ 追加 DL DL
164618 FH075M010-12 φ75 2 5.1 20 50 21.1 42～ 593 3,000 × お問合わせ 追加 DL DL
164619 FH075M010-25 φ75 1.9 4.9 19 48 13.6 27～ 605 3,480 × お問合わせ 追加 DL DL
170333 FH075D6000-12 φ75 1145 2291 11220 22460 17.1 35～ 648 9,900 × お問合わせ 追加 DL DL
170334 FH075D6000-25 φ75 716 1432 7010 14040 11.7 24～ 715 15,800 × お問合わせ 追加 DL DL
170331 FH075D3000-12 φ75 674 1347 6600 13210 17.9 36～ 641 7,300 × お問合わせ 追加 DL DL
170332 FH075D3000-25 φ75 543 1087 5320 10660 12.2 25～ 702 10,900 × お問合わせ 追加 DL DL
164620 FH075D1300-12 φ75 334 668 3270 6550 13.8 28～ 639 4,660 × お問合わせ 追加 DL DL
164621 FH075D1300-25 φ75 234 468 2290 4590 9.7 19～ 700 6,450 × お問合わせ 追加 DL DL
164622 FH075D0600-12 φ75 176 351 1720 3440 14 28～ 638 4,400 × お問合わせ 追加 DL DL
164623 FH075D0600-25 φ75 134 268 1310 2630 9.8 20～ 685 6,000 × お問合わせ 追加 DL DL
164624 FH075D0300-12 φ75 87.8 176 860 1730 14 28～ 628 4,320 × お問合わせ 追加 DL DL
164625 FH075D0300-25 φ75 74.5 150 730 1470 9.8 20～ 665 5,500 × お問合わせ 追加 DL DL
164626 FH075D0130-12 φ75 38.8 78.6 380 770 13.2 26～ 618 3,900 × お問合わせ 追加 DL DL
164627 FH075D0130-25 φ75 33.7 68.4 330 670 9.3 19～ 645 5,050 × お問合わせ 追加 DL DL
164628 FH075D0070-12 φ75 19.4 39 190 382 14.9 30～ 608 3,630 × お問合わせ 追加 DL DL
164629 FH075D0070-25 φ75 16.4 32.7 160 320 10.8 22～ 620 4,520 × お問合わせ 追加 DL DL
164630 FH075P500-12 φ75 124 246 1210 2418 49.7 99～ 630 4,510 × お問合わせ 追加 DL DL
164631 FH075P500-25 φ75 96 192 940 1882 33.6 67～ 686 6,150 × お問合わせ 追加 DL DL
164632 FH075P250-12 φ75 61.3 121 600 1193 51.9 104～ 620 4,240 × お問合わせ 追加 DL DL
164633 FH075P250-25 φ75 47 93.9 460 920 35.4 71～ 659 5,650 × お問合わせ 追加 DL DL
164634 FH075P150-12 φ75 37.8 75.7 370 742 52.5 105～ 616 3,880 × お問合わせ 追加 DL DL
164635 FH075P150-25 φ75 31.7 64.2 310 629 35.1 70～ 729 4,990 × お問合わせ 追加 DL DL
164636 FH075P050-12 φ75 12.3 25.2 120 247 44.5 89～ 604 3,490 × お問合わせ 追加 DL DL
164637 FH075P050-25 φ75 11.3 22.8 110 223 30.2 60～ 628 4,220 × お問合わせ 追加 DL DL
164638 FH075P012-12 φ75 3.1 5.4 30 53 73.5 147～ 593 3,220 × お問合わせ 追加 DL DL
164639 FH075P012-25 φ75 2.1 4.8 20 47 50 100～ 604 3,760 × お問合わせ 追加 DL DL
164640 FH075P005-12 φ75 0.5 1.7 4 17 71 142～ 591 3,050 × お問合わせ 追加 DL DL
164641 FH075P005-25 φ75 0.5 1.6 4 16 47.5 95～ 600 3,490 × お問合わせ 追加 DL DL
164651 FH100M970-12 φ100 536 1070 5244 10494 15.7 31～ 1685 7,250 × お問合わせ 追加 DL DL
164652 FH100M970-25 φ100 407 804 3984 7884 10.7 21～ 1790 10,100 × お問合わせ 追加 DL DL
164653 FH100M630-12 φ100 385 769 3764 7544 15.9 32～ 1683 6,800 × お問合わせ 追加 DL DL
164654 FH100M630-25 φ100 305 609 2984 5974 11 22～ 1785 9,200 × お問合わせ 追加 DL DL
164655 FH100M380-12 φ100 215 431 2104 4224 15.6 31～ 1663 6,200 × お問合わせ 追加 DL DL
164656 FH100M380-25 φ100 188 374 1834 3674 10.8 22～ 1745 8,200 × お問合わせ 追加 DL DL
164657 FH100M190-12 φ100 107 223 1044 2194 15.5 31～ 1648 5,750 × お問合わせ 追加 DL DL
164658 FH100M190-25 φ100 95.3 192 934 1884 10.7 21～ 1715 7,200 × お問合わせ 追加 DL DL
164659 FH100M100-12 φ100 52.4 106 514 1044 17 34～ 1630 5,500 × お問合わせ 追加 DL DL
164660 FH100M100-25 φ100 49.4 100 484 981 11.7 23～ 1680 6,600 × お問合わせ 追加 DL DL
164661 FH100M050-12 φ100 25.9 53.6 254 525 17.2 34～ 1618 5,250 × お問合わせ 追加 DL DL
164662 FH100M050-25 φ100 24.8 51.2 243 502 11.5 23～ 1655 6,050 × お問合わせ 追加 DL DL
164663 FH100M040-12 φ100 19.4 40.3 190 395 17.8 36～ 1610 5,100 × お問合わせ 追加 DL DL
164664 FH100M040-25 φ100 18.6 40.3 182 395 12 24～ 1640 5,750 × お問合わせ 追加 DL DL
164665 FH100M030-12 φ100 12.3 26.3 121 258 18.7 37～ 1608 4,950 × お問合わせ 追加 DL DL
164666 FH100M030-25 φ100 11.9 25.4 117 249 12.6 25～ 1635 5,500 × お問合わせ 追加 DL DL
164667 FH100M020-12 φ100 7.4 16.4 73 161 19.5 39～ 1603 4,790 × お問合わせ 追加 DL DL
164668 FH100M020-25 φ100 7.1 15.9 70 156 12.9 26～ 1625 5,300 × お問合わせ 追加 DL DL
164669 FH100M010-12 φ100 3.9 9.3 38 91 21.4 43～ 1600 4,660 × お問合わせ 追加 DL DL
164670 FH100M010-25 φ100 3.7 9 36 88 14 28～ 1620 5,200 × お問合わせ 追加 DL DL
170337 FH100D6000-12 φ100 2470 4942 24204 48434 18 36～ 1700 14,500 × お問合わせ 追加 DL DL
170338 FH100D6000-25 φ100 1519 3040 14884 29794 11.7 24～ 1820 23,100 × お問合わせ 追加 DL DL
170335 FH100D3000-12 φ100 1312 2624 12854 25724 18 36～ 1689 10,900 × お問合わせ 追加 DL DL
170336 FH100D3000-25 φ100 1067 2136 10454 20934 12.2 25～ 1798 16,100 × お問合わせ 追加 DL DL
164671 FH100D1300-12 φ100 676 1352 6624 13254 13.6 27～ 1685 7,550 × お問合わせ 追加 DL DL
164672 FH100D1300-25 φ100 480 961 4704 9424 9.6 19～ 1790 10,500 × お問合わせ 追加 DL DL
164673 FH100D0600-12 φ100 345 689 3374 6754 13.9 28～ 1683 7,050 × お問合わせ 追加 DL DL
164674 FH100D0600-25 φ100 266 573 2604 5624 9.8 20～ 1770 9,550 × お問合わせ 追加 DL DL
164675 FH100D0300-12 φ100 166 332 1624 3254 13.9 28～ 1663 6,900 × お問合わせ 追加 DL DL
164676 FH100D0300-25 φ100 144 288 1404 2824 9.7 19～ 1730 8,650 × お問合わせ 追加 DL DL
164677 FH100D0130-12 φ100 72.9 146 714 1434 13 26～ 1648 6,200 × お問合わせ 追加 DL DL
164678 FH100D0130-25 φ100 64.7 130 634 1274 9.2 18～ 1695 7,800 × お問合わせ 追加 DL DL
164679 FH100D0070-12 φ100 35.1 71.8 344 704 14.8 30～ 1630 5,650 × お問合わせ 追加 DL DL
164680 FH100D0070-25 φ100 31 62.7 304 614 10.5 21～ 1655 6,950 × お問合わせ 追加 DL DL
164681 FH100P500-12 φ100 232 462 2264 4537 49.2 98～ 1668 6,900 × お問合わせ 追加 DL DL
164682 FH100P500-25 φ100 188 375 1834 3678 33.6 67～ 1768 9,100 × お問合わせ 追加 DL DL
164683 FH100P250-12 φ100 115 229 1124 2250 51.4 103～ 1651 6,500 × お問合わせ 追加 DL DL
164684 FH100P250-25 φ100 91.2 184 894 1804 35.3 71～ 1721 8,450 × お問合わせ 追加 DL DL
164685 FH100P150-12 φ100 69.8 140 684 1376 51.9 104～ 1643 6,000 × お問合わせ 追加 DL DL
164686 FH100P150-25 φ100 60.6 121 594 1189 35.2 70～ 1845 7,550 × お問合わせ 追加 DL DL
164687 FH100P050-12 φ100 22.9 46.3 224 454 44.3 89～ 1622 5,450 × お問合わせ 追加 DL DL
164688 FH100P050-25 φ100 20.8 42.1 204 413 30.2 60～ 1665 6,500 × お問合わせ 追加 DL DL
164689 FH100P012-12 φ100 4.5 10 44 98 73.4 147～ 1603 4,980 × お問合わせ 追加 DL DL
164690 FH100P012-25 φ100 4.5 9.1 44 89 49.9 100～ 1623 5,550 × お問合わせ 追加 DL DL
164691 FH100P005-12 φ100 0.9 3.4 9 33 71.2 142～ 1599 4,780 × お問合わせ 追加 DL DL
164692 FH100P005-25 φ100 0.8 3.3 8 32 47.7 95～ 1615 5,200 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー№ № A C D H d1 d2
164600 FH075M970-12 90 29.5 75 23 10 6
164601 FH075M970-25 90 42 75 23 10 6
164602 FH075M630-12 90 29.5 75 23 10 6
164603 FH075M630-25 90 42 75 23 10 6
164604 FH075M380-12 90 29.5 75 23 10 6
164605 FH075M380-25 90 42 75 23 10 6
164606 FH075M190-12 90 29.5 75 23 10 6
164607 FH075M190-25 90 42 75 23 10 6
164608 FH075M100-12 90 29.5 75 23 10 6
164609 FH075M100-25 90 42 75 23 10 6
164610 FH075M050-12 90 29.5 75 23 10 6
164611 FH075M050-25 90 42 75 23 10 6
164612 FH075M040-12 90 29.5 75 23 10 6
164613 FH075M040-25 90 42 75 23 10 6
164614 FH075M030-12 90 29.5 75 23 10 6
164615 FH075M030-25 90 42 75 23 10 6
164616 FH075M020-12 90 29.5 75 23 10 6
164617 FH075M020-25 90 42 75 23 10 6
164618 FH075M010-12 90 29.5 75 23 10 6
164619 FH075M010-25 90 42 75 23 10 6
170333 FH075D6000-12 90 29.5 75 23 10 6
170334 FH075D6000-25 90 42 75 23 10 6
170331 FH075D3000-12 90 29.5 75 23 10 6
170332 FH075D3000-25 90 42 75 23 10 6
164620 FH075D1300-12 90 29.5 75 23 10 6
164621 FH075D1300-25 90 42 75 23 10 6
164622 FH075D0600-12 90 29.5 75 23 10 6
164623 FH075D0600-25 90 42 75 23 10 6
164624 FH075D0300-12 90 29.5 75 23 10 6
164625 FH075D0300-25 90 42 75 23 10 6
164626 FH075D0130-12 90 29.5 75 23 10 6
164627 FH075D0130-25 90 42 75 23 10 6
164628 FH075D0070-12 90 29.5 75 23 10 6
164629 FH075D0070-25 90 42 75 23 10 6
164630 FH075P500-12 90 29.5 75 23 10 6
164631 FH075P500-25 90 42 75 23 10 6
164632 FH075P250-12 90 29.5 75 23 10 6
164633 FH075P250-25 90 42 75 23 10 6
164634 FH075P150-12 90 29.5 75 23 10 6
164635 FH075P150-25 90 42 75 23 10 6
164636 FH075P050-12 90 29.5 75 23 10 6
164637 FH075P050-25 90 42 75 23 10 6
164638 FH075P012-12 90 29.5 75 23 10 6
164639 FH075P012-25 90 42 75 23 10 6
164640 FH075P005-12 90 29.5 75 23 10 6
164641 FH075P005-25 90 42 75 23 10 6
164651 FH100M970-12 119 38.5 100 32 14 6
164652 FH100M970-25 119 51 100 32 14 6
164653 FH100M630-12 119 38.5 100 32 14 6
164654 FH100M630-25 119 51 100 32 14 6
164655 FH100M380-12 119 38.5 100 32 14 6
164656 FH100M380-25 119 51 100 32 14 6
164657 FH100M190-12 119 38.5 100 32 14 6
164658 FH100M190-25 119 51 100 32 14 6
164659 FH100M100-12 119 38.5 100 32 14 6
164660 FH100M100-25 119 51 100 32 14 6
164661 FH100M050-12 119 38.5 100 32 14 6
164662 FH100M050-25 119 51 100 32 14 6
164663 FH100M040-12 119 38.5 100 32 14 6
164664 FH100M040-25 119 51 100 32 14 6
164665 FH100M030-12 119 38.5 100 32 14 6
164666 FH100M030-25 119 51 100 32 14 6
164667 FH100M020-12 119 38.5 100 32 14 6
164668 FH100M020-25 119 51 100 32 14 6
164669 FH100M010-12 119 38.5 100 32 14 6
164670 FH100M010-25 119 51 100 32 14 6
170337 FH100D6000-12 119 38.5 100 32 14 6
170338 FH100D6000-25 119 51 100 32 14 6
170335 FH100D3000-12 119 38.5 100 32 14 6
170336 FH100D3000-25 119 51 100 32 14 6
164671 FH100D1300-12 119 38.5 100 32 14 6
164672 FH100D1300-25 119 51 100 32 14 6
164673 FH100D0600-12 119 38.5 100 32 14 6
164674 FH100D0600-25 119 51 100 32 14 6
164675 FH100D0300-12 119 38.5 100 32 14 6
164676 FH100D0300-25 119 51 100 32 14 6
164677 FH100D0130-12 119 38.5 100 32 14 6
164678 FH100D0130-25 119 51 100 32 14 6
164679 FH100D0070-12 119 38.5 100 32 14 6
164680 FH100D0070-25 119 51 100 32 14 6
164681 FH100P500-12 119 38.5 100 32 14 6
164682 FH100P500-25 119 51 100 32 14 6
164683 FH100P250-12 119 38.5 100 32 14 6
164684 FH100P250-25 119 51 100 32 14 6
164685 FH100P150-12 119 38.5 100 32 14 6
164686 FH100P150-25 119 51 100 32 14 6
164687 FH100P050-12 119 38.5 100 32 14 6
164688 FH100P050-25 119 51 100 32 14 6
164689 FH100P012-12 119 38.5 100 32 14 6
164690 FH100P012-25 119 51 100 32 14 6
164691 FH100P005-12 119 38.5 100 32 14 6
164692 FH100P005-25 119 51 100 32 14 6

仕様/価格　フットホルダ

オーダー
№		 № 適応防振材
サイズ		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
127080 FH075 □75mm 580 1,920 在庫 お問合わせ 追加 DL DL
127081 FH100 □100mm 1580 3,440 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A D H d1 d2
127080 FH075 90 75 23 10 6
127081 FH100 119 100 32 14 6

材質・熱処理・表面処理

名称 材質 表面処理
防振フットホルダ フットホルダ：FC200
防振材
FH〇〇B：NBR
FH〇〇M/D/P：発泡ポリウレタン		 フットホルダ：塗装

特長

■ジャッキ（アジャスタ）付装置の振動対策が可能
底面に接着された防振パッド/プレートが外部からの振動や装置から発生する振動を減衰します

■後付けで簡単に設置、振動対策が可能
ジャッキ（アジャスタ）の取り外しなどの作業が不要で、装置を持ち上げ、側面から挿入して設置できます

■幅広い周波数、荷重領域に対応
さまざまな振動の条件や装置の重量に合わせて選定いただけるように、幅広い減衰特性と荷重領域のバリエーションを取り揃えています

[防振材の特長（型式別）]
防振プレート
・FH○○B○：各種産業機械に使用できる防振プレートです。各プレートそれぞれに特徴があります。詳細はこちらをご確認ください。
　※「B○」が防振プレートの製品名です。例：「B4」「B13W」など

防振パッド
・FH○○P：プレス機などから発生する衝撃振動を減衰することに特化した防振材（シロダンプ）を使用しています。
・FH○○D：コンプレッサーなどから発生する連続振動を減衰することに特化した防振材（シロディン）を使用しています。
・FH○○M：衝撃振動・連続振動を減衰する特性をあわせもつ防振材（シロマー）を使用しています。

構成図

使用例

使用イメージ

搬送設備での使用例

使用方法

1.防振フットホルダの設置

装置に取付けられているジャッキ（アジャスタ）のピッチに合わせて防振フットホルダを設置します。
その際、防振フットホルダは水平が出るように設置してください。



防振フットホルダを4個設置した例





2.装置の設置

装置を持ち上げて、ジャッキ（アジャスタ）を防振フットホルダの中央に置いてください。
この際、ジャッキ（アジャスタ）はできるだけフットホルダ内中央になるようにのせます。

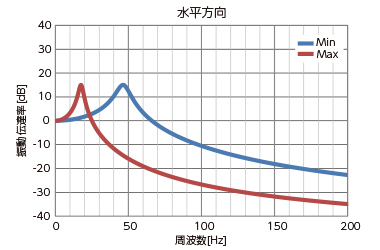

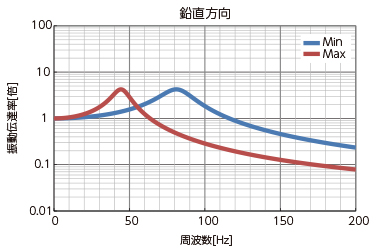

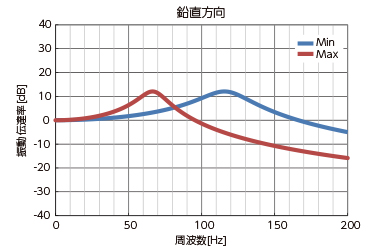

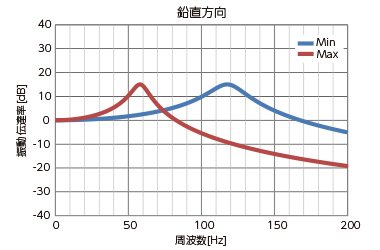

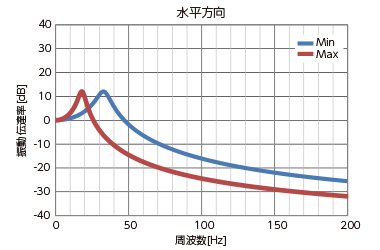

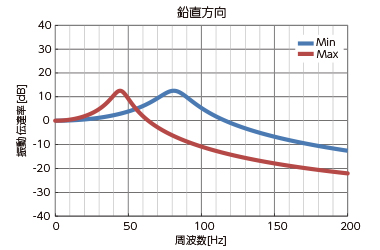

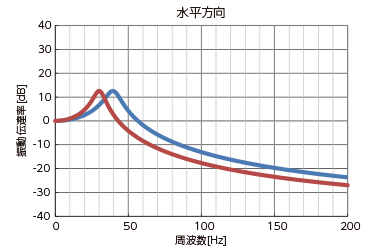

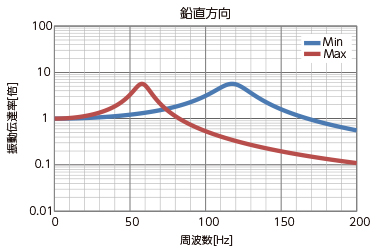

特性グラフ

●FH075B4-15





●FH075B0-15





●FH075B6-15





全ての特性グラフはこちらから

修理対応

本製品の修理対応は行っておりません。
異常などが見られる場合は、交換をお願いいたします。

選定方法

本製品の選定はキャスターサイズ、許容荷重から選定します。



■サイズの選定

ジャッキ（アジャスタ）のサイズに合わせて、本製品のサイズを選定します。

　・ジャッキ（アジャスタ）の直径が～φ75以下の場合：□75のホルダ

　・ジャッキ（アジャスタ）の直径がφ75～φ100の場合：□100のホルダ







■許容荷重による選定

各型式にはそれぞれ許容荷重が設定されています。

装置の支持点1か所あたりにかかる荷重を確認し、本製品の各型式に設定されている許容荷重範囲内のものを選定します。



機械・装置の足
1か所あたりにかかる荷重		 許容荷重 選定
型式 kgf
50kgf FH075M100-12 28.6-58.2 ○
FH075M050-12 14.3-29.6 ×
FH075M190-12 57.1-115 ×





■防振材の種類



●コンプレッサ、電動機など振動を定周期で繰返し発生する装置向け

品名 防振パッド（シロディン）
材質 発泡ポリウレタン
荷重範囲 160～264,430N
対象型式 FH〇〇〇D





●半導体設備、測定機など比較的移動荷重の少ない装置向け。

品名 防振パッド（シロマー）
材質 発泡ポリウレタン
荷重範囲 19～10,400N
対象型式 FCH〇〇〇M





●半導体設備、測定機などほとんど移動荷重のない装置向け。

品名 防振パッド（シロダンプ）
材質 発泡ポリウレタン
荷重範囲 4～4,500N
対象型式 FCH〇〇〇P





●工作機械、成型機、印刷機など剛性が高く、高周波の振動を発生する装置向け。

品名 防振プレート
材質 NBR、コルク、ポリエステル繊維
荷重範囲 290～34,900N
対象型式 FCH〇〇〇B

※防振パッドの許容荷重は最小値と最大値が設定されており、外れてしまうと防振機能が正しく機能できなくなります。
※防振パッドの許容荷重は１個当たりの許容荷重です。
荷重が偏らないように設備や設置底面に均一して設置し、合計数の許容荷重にて選定してください。

関連製品
