自動レベル機能により、偏荷重がある装置や重心移動がある検査・測定機器でも除振台上の水平を保つことができます。
以下のような装置・検査機器に最適です。

・光学顕微鏡
・マイクロスコープ
・電子天秤
・粘度計
・表面粗さ計

1.設置台の水平出しと卓上エアー除振台の設置

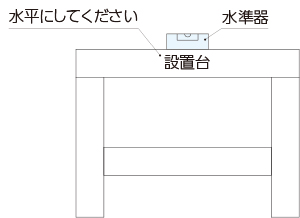

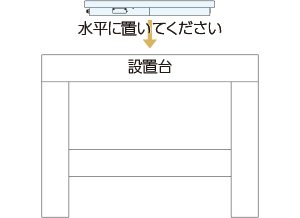

水準器を使用し設置台の水平出しを行い、ゆっくり卓上エアー除振台を水平においてください。
※除振台を設置する台は、剛性、強度があるものをご使用ください。

2.装置の設置

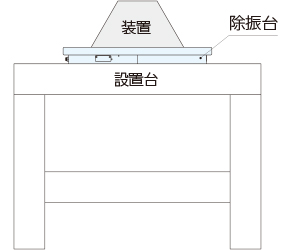

装置を卓上エアー除振台の中心付近に設置してください。

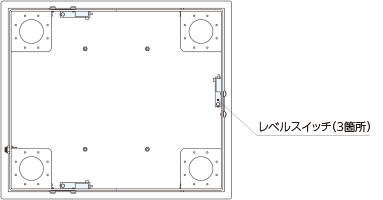

下図のようにレベルスイッチは3箇所配置されています。
卓上エアー除振台上に装置を設置される場合は、定盤の中心付近に設置してください。
装置の重心位置は、レベルスイッチを結ぶ三角形の内側になるよう設置してください。

3.配管

空気源と除振台後方にある継手を、配管チューブで繋いでください。
継手は外径6mm、内径4mmの配管チューブが接続できます。

■注意事項

・配管チューブは付属していません。
・ドライエアーを使用してください。
・空気源の推奨圧力は0.3～0.5MPaです。
・空気源の圧力は0.8MPa未満であることを確認してください。
　0.8MPa以上にすると除振マウントや配管チューブが破損する恐れがあります。

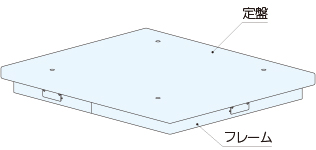

・定盤を沈下させる場合、定盤と設置台の間には何も入れないでください。
・定盤が沈下すると定盤と設置台の間に指や物等が挟まることがあるため、注意してください。

●組み合わせて使用する製品とその使用方法

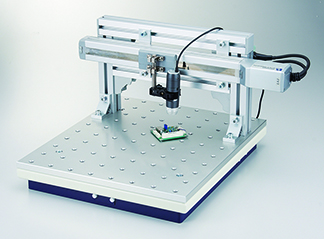

「卓上エアー除振台専用　アルミテーブル　VAS4148-SB」と組み合わせてご使用いただけます。

固定方法

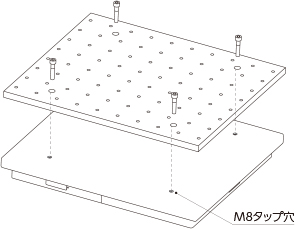

卓上エアー除振台専用　アルミテーブルには縦横50㎜ピッチでM８のタップ穴があります。
このタップ穴を使用し、測定や検査用のジグを取り付けることができます。
取り付けたジグにより常時同じ位置に測定・検査物を配置できます。

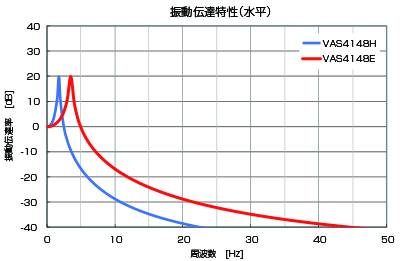

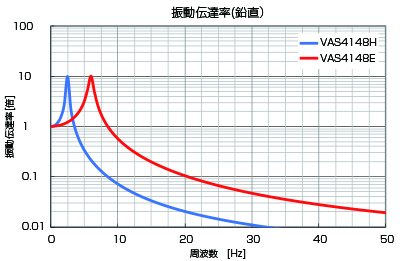

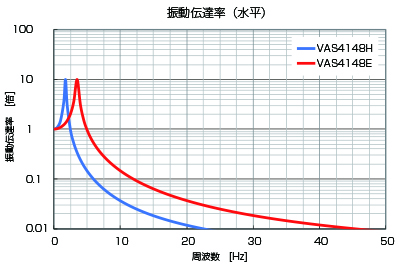

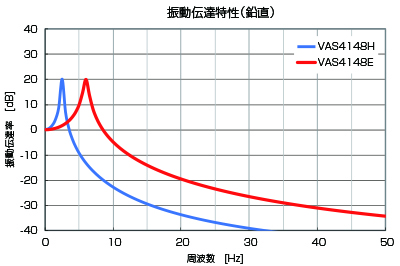

減衰特性

※固有振動数は最大許容荷重を加えた時の値（計算値）です。

メンテナンスの内容確認後、振動が取れない場合はお問い合わせください。

振動が取れない時の対処方法
