ダブルウェッジクランプ

E-1412

  • 1412.jpg
  • 1412_1.jpg

  • 1412.jpg

  • 1412_1.jpg

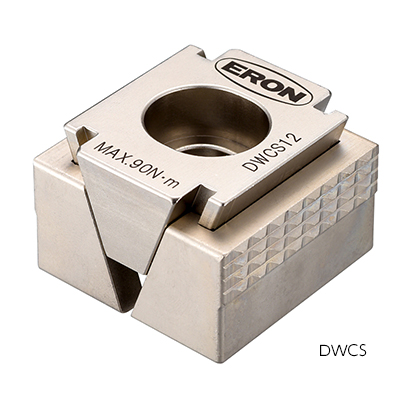

ダブルウェッジクランプは1回の操作で2つのワークを同時にクランプする製品です。
パレット、イケール等のジグに取り付けて使用します。

仕様/価格

オーダー
№		 № タイプ 適合取付ボルト
(別売)		 クランプ力
kN		 操作トルク
N・m		 重量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
147022 DWCF06 フラット SKS06016 11 10 0.04 19,500 在庫 在庫△ 追加 DL DL
147023 DWCF08 フラット SKS08020 15 25 0.08 21,200 在庫 在庫〇 追加 DL DL
147024 DWCF10 フラット SKS10025 23 50 0.2 28,900 在庫 在庫〇 追加 DL DL
147025 DWCF12 フラット SKS12030 39 90 0.35 34,300 在庫 在庫〇 追加 DL DL
147026 DWCF16 フラット SKS16040 66 210 0.65 52,900 在庫 在庫〇 追加 DL DL
147028 DWCS08 セレーション SKS08020 15 25 0.08 21,200 在庫 在庫〇 追加 DL DL
147029 DWCS10 セレーション SKS10025 23 50 0.2 28,900 在庫 在庫〇 追加 DL DL
147030 DWCS12 セレーション SKS12030 39 90 0.35 34,300 在庫 在庫〇 追加 DL DL
147031 DWCS16 セレーション SKS16040 66 210 0.65 52,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
№		 № A (max．) A (min．) B C D E F G
147022 DWCF06 25 23.3 25 12 3 1 7 11
147023 DWCF08 30 27.1 30 15 4 1 9 14.5
147024 DWCF10 40 36 40 20 5.5 2 11 17
147025 DWCF12 45 40.6 40 22 6 2 12.5 18.5
147026 DWCF16 60 54.1 60 29 8.2 3 17 25
147028 DWCS08 30.4 27.5 30 15 4.3 1 9 14.5
147029 DWCS10 41.3 37.3 40 20 6 2 11 17
147030 DWCS12 46.4 42 40 22 6 2 12.5 18.5
147031 DWCS16 61.4 55.5 60 29 8.2 3 17 25

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ダブルウェッジクランプ S45C 口金：先端部 HRC48～52 無電解めっき

特長

■多数個取りで生産リードタイムを短縮
1回の操作で2つのワークを同時にクランプ可能。
省スペースで多くのワークを設置できるためワークを多数個取りやクランプ作業時間の短縮に最適です。

■ワークの浮き上がりを防止
クサビ構造によりワークを斜め下方向へ締めつけるためクランプ時の浮き上がりを抑えます。
着座面に密着させることにより、Z方向寸法のバラつきの防止や平面・平行度の安定化、切削時のビビリ抑制にも期待できます。

■切粉による加工不良防止
切粉がクランプに付着しないように、クサビの動きに追従して口金を移動させるスプリングは、本体内部に組み込まれています。
クランプ側面は切粉が流れやすいフラット形状です。ワークやクランプ周囲に堆積する切粉を防止します。
切粉の侵入箇所を極力少なくし、外形にスプリングが無いことから切粉堆積によるチッピングや作動不良を防止できます。


■ワークのバラつきを吸収
ボルト取付穴が長丸になっているため、クランプ方向の位置に自由度があり、ワーク寸法のバラつきを吸収します。（E寸法の1/2まで）


※本体取付用の六角穴付きボルトは別途ご準備ください。

構成図

使用例

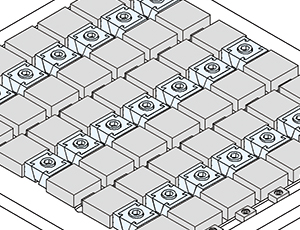

小物ワークを複数クランプ

使用方法

●クランプ方法

六角穴付ボルト（別売）を六角レンチで締めることにより、本体が下がり口金が両サイドに広がりワークをクランプします。

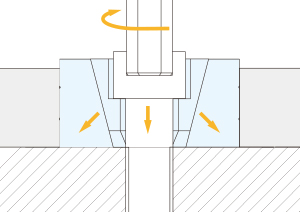

両サイドに広がりながら下方向に締めつけるため、ワークの浮き上がりを防ぎます。

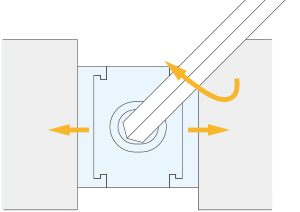

レンチを回すだけの簡単操作



両サイドをクランプ







●取付加工寸法

ダブルウェッジクランプを使用する際は、以下の取付加工寸法を参考に加工を行ってください。

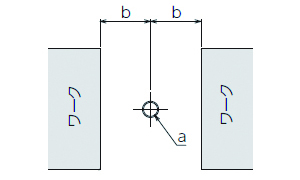

取付加工寸法図





№ a(並目) b 左右の最大差
DWCF06 M6 11.9～12.4 0.5
DWCF08 M8 14.1～14.9 0.5
DWCF10 M10 18.6～19.9 1
DWCF12 M12 20.9～22.4 1
DWCF16 M16 28.6～29.9 1.5
DWCS08 M8 14.4～15.1 0.5
DWCS10 M10 19.4～20.5 1
DWCS12 M12 21.5～23.1 1
DWCS16 M16 29.4～30.6 1.5





■注意事項

加工不良の原因や締付不足の原因になるため、取付加工寸法b寸法の規定以上で使用しないでください。
内蔵のスプリングの破損につながるため、本体の分解及びワークがない状態でb寸法の規定以上に広げないでください。

特性グラフ

操作トルクと締付力の能力線図は次の通りです。

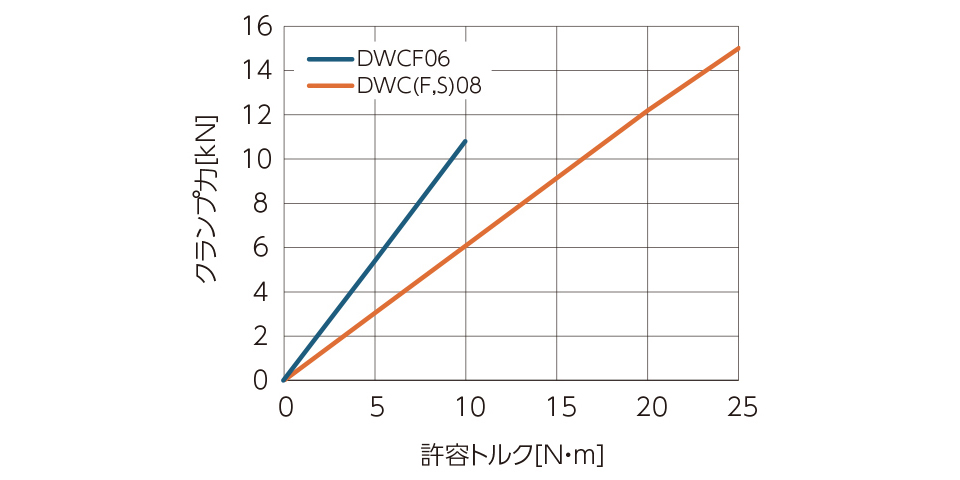

  • DWCF06/DWC(F,S)08

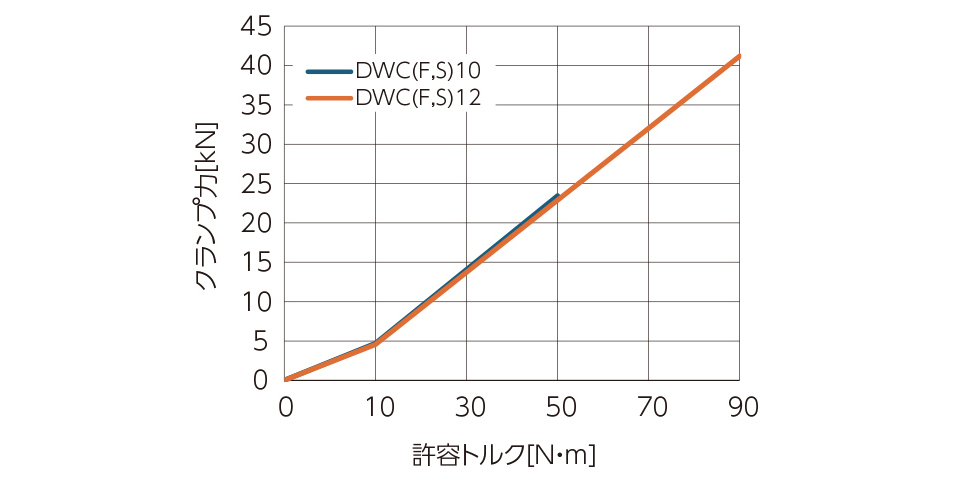

  • DWC(F,S)10/DWC(F,S)12

  • DWC(F,S)16

修理対応

本製品の修理対応は行っておりません。
異常が見られる場合は新しいものと交換をお願いいたします。

メンテナンス方法

使用前後に切粉が付着していないかのご確認と使用後に切粉の除去を行ってください。

選定方法

●サイズの選定

締めつけるワークサイズや加工内容に合わせて、幅：4種類（25～60）または高さ：5種類（12～29）から選定を行います。







●口金の選定

ワークの形状・材質、加工内容に合わせて口金を選定します。
それぞれの口金の特長は以下をご確認ください。



No DWCF DWCS
タイプ フラット セレーション
用途 主に仕上げ加工用に 黒皮ワークや粗加工用に
イメージ
