RoHS対応

ラジアルボール盤用補助テーブル

E-9164

  • 9164.jpg

  • 9164.jpg

仕様/価格

オーダーNo. No. 全巾 全長 厚み T溝数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
901005 RET150 450 650 400 2x3 300 520,000 × お問合わせ 追加 DL DL
901006 RET170 500 750 450 2x3 430 955,000 × お問合わせ 追加 DL DL
901007 RET200 750 750 600 3x4 670 1,140,000 × お問合わせ 追加 DL DL
901008 RET300 750 900 700 3x4 820 1,730,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T
901005 RET150 450 650 400 50 20 34 23 14 100 125 100 125 150 125 25 225 48 554 0.057 0.038
901006 RET170 500 750 450 70 22 37 26 16 100 150 100 125 200 125 25 250 47.5 655 0.088 0.066
901007 RET200 750 750 600 80 24 42 29 18 150 150 150 150 150 150 25 385 47.5 655 0.071 0.049
901008 RET300 750 900 700 75 28 46 33 20 150 150 150 150 200 150 25 380 48 804 0.081 0.054

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ラジアルボール盤用補助テーブル FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■大物ワークや多数個取りの取付ベースに最適です。
■横形マシニングセンタ、中ぐり盤等でもご使用頂けます。

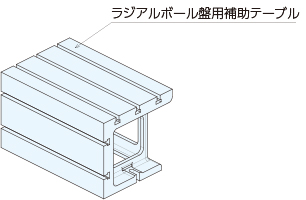

構成図

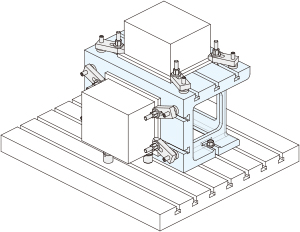

使用例

T溝にジグを取り付けることでワークをクランプできます。
ワークの保持だけでなく、姿勢を変えることができます。



使用方法

ジグを構築して頂き、ワークをセットしてご使用ください。

取付方法

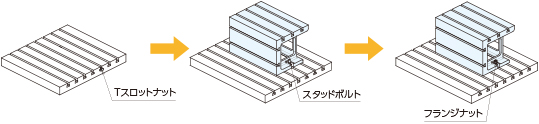

●ボルト・ナットで取り付ける場合

機械テーブルのT溝にTスロットナットを挿入してください。
機械テーブルにラジアルボール盤用補助テーブルを設置し、取り付けてください。
取り付けに必要なTスロットナット、スタッドボルト、フランジナット等のクランピングパーツは別売りです。

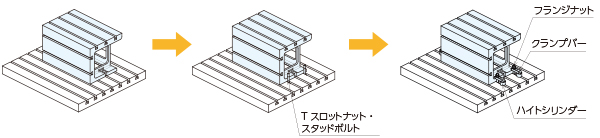

●クランプバーで取り付ける場合

機械テーブルにラジアルボール盤用補助テーブルを設置し、T溝にTスロットナットとスタッドボルトを取り付けてください。
クランプバーを取り付け、ハイトシリンダー等で高さを調整して取り付けてください。
取り付けに必要なTスロットナット、スタッドボルト、フランジナット、クランプバー、ハイトシリンダー等のクランピングパーツは別売りです。







■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。

修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

そのままにしておくと作動不良・精度不良の原因になります。

工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。
