RoHS対応

ハイトベース(T溝仕様)

E-9369

  • 9369.jpg

  • 9369.jpg

仕様/価格

オーダーNo. No. ベース寸法 全高 ポスト寸法 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926908 HB400T 400 150 250 70 560,000 × お問合わせ 追加 DL DL
926909 HB500T 500 150 300 105 670,000 × お問合わせ 追加 DL DL
926910 HB630T 630 150 400 170 890,000 × お問合わせ 追加 DL DL
926911 HB800T 800 150 500 265 1,240,000 × 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G 取付穴径 取付穴数 H I J K L M
926908 HB400T 400 150 250 75 50 75 320 φ18 4 37.5 145 110 225 0.01/500 0.02
926909 HB500T 500 150 300 100 50 100 400 φ18 4 50 175 150 275 0.01/500 0.02
926910 HB630T 630 150 400 115 50 125 500 φ18 8 62.5 215 200 340 0.01/500 0.02
926911 HB800T 800 150 500 150 50 175 640 φ18 8 87.5 265 270 425 0.01/500 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ハイトベース(T溝仕様) FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■ワークの嵩上げや専用ジグの構築に最適です。

構成図

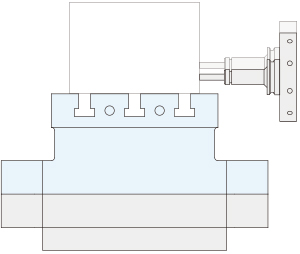

使用例

主軸が横形のマシニング加工のジグベースとしてご使用いただけます。



使用方法

ジグを構築して頂き、ワークをセットしてご使用ください。

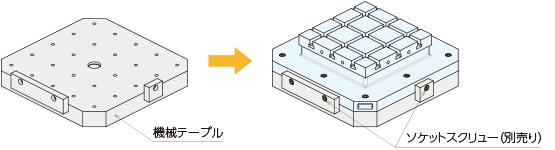

取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。
取り付けに必要なソケットスクリューは別売りです。







■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。

修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

そのままにしておくと作動不良・精度不良の原因になります。

工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。
