ハイトベース(スタンダード仕様)

E-9369

  • 9369HB.jpg

  • 9369HB.jpg

仕様・価格

オーダーNo. No. ベース寸法 全高 ポスト巾 取付穴径 取付穴数 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
115607 HB400S 400 150 250 φ18 4 83 354,000 × お問合わせ 追加 DL DL
115608 HB500S 500 150 300 φ18 4 123 413,000 × お問合わせ 追加 DL DL
115609 HB630S 630 150 400 φ18 8 191 535,000 × お問合わせ 追加 DL DL
115610 HB800S 800 150 500 φ18 8 294 750,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L
115607 HB400S 400 150 250 75 50 320 37.5 145 110 225 0.02/300 0.04
115608 HB500S 500 150 300 100 50 400 50 175 150 275 0.02/300 0.04
115609 HB630S 630 150 400 115 50 500 62.5 215 200 340 0.02/300 0.04
115610 HB800S 800 150 500 150 50 640 87.5 265 270 425 0.02/300 0.04

仕様/価格 オプション　研削仕上げ

No. K L 価格
HB400S 0.01/500 0.02 54,500
HB500S 0.01/500 0.02 72,500
HB630S 0.01/500 0.02 97,000
HB800S 0.01/500 0.02 121,000

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ハイトベース(スタンダード仕様) FC250 焼鈍(HB241以下) 塗装(黒皮部)

特長

■ワークの嵩上げや専用ジグの構築に最適です。
■オプションで底面、エッジロケータ面と使用面の研削仕様があります。

構成図

使用例

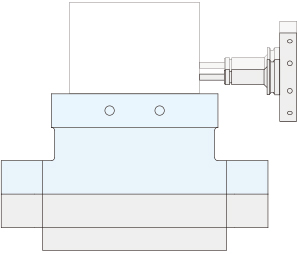

主軸が横形のマシニング加工のジグベースとしてご使用いただけます。



使用方法

ジグを構築して頂き、ワークをセットしてご使用ください。

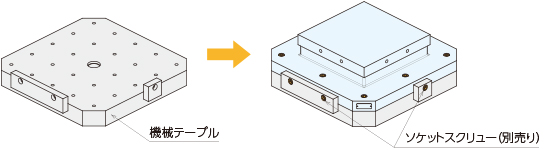

取付方法

機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。
取り付けに必要なソケットスクリューは別売りです。





■注意事項

機械の最大積載重量、旋回径に注意した上で取り付けてください。

修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換してください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

そのままにしておくと作動不良・精度不良の原因になります。

工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。
